【自动驾驶】4通道车载PCIE视频注入卡方案
应用于注入式图像仿真、车载视频播放、硬件在环 HIL 仿真等自动驾驶领域
- 针对自动驾驶行业算法验证优化提供的解决方案
- 支持 4 通道 HDMI 视频信号输入
- 支持 gPTP授时时间戳，精度小于 1ms
- Linux / Windows

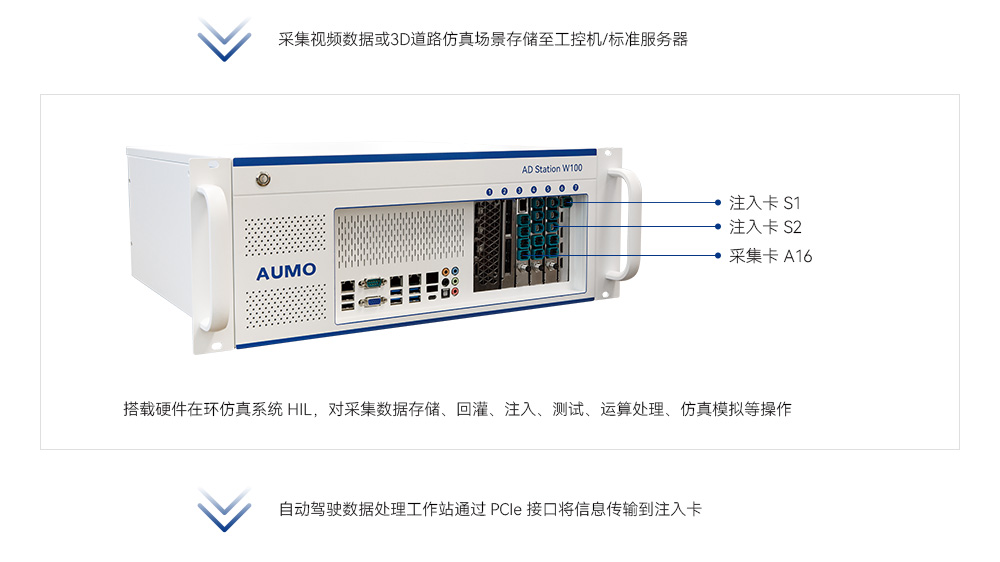

AD Station W100 是自动驾驶车辆采集计算、硬件在环仿真测试 HIL 的研发平台
可搭配 16 通道车载摄像头 GMSL 采集卡 A16 、8 通道车载视频注入卡 S2、4 通道车载视频注入卡 S1
串行器
支持 MAX96717, MAX96717F, MAX9295A, MAX96715等
对应解串器
支持 MAX96712 / MAX9296A 等
GMSL 输出
支持 4096×2160@30fps 输出
GMSL 通道数
4 通道 GMSL 视频输出
视频格式
YUV422、RAW12
PCIE
PCI Express Gen 3 x4
HDMI 输入
支持 4096×2160@30fps 输入
HDMI 通道数
4 通道 HDMI 视频输入
同步注入
支持 gPTP 授时时间戳，精度小于 1m
线缆长度
GMSL1 模式下可达 40 米（3Gbps）
GMSL2 模式下可达 20 米（6Gbps）
升级
支持 PC 端固件升级
操作系统
Linux / Windows
HMDI 接口
Mini HDMI 接口
FAKRA
4 合 1 Amphenal Z code min-Fakra
工作温度
-40℃～70℃
存储温度
-40℃～85℃
工作湿度
10%～90%
存储湿度
0～90%
供电
PCIE 供电 / 12V 供电
重量
400g

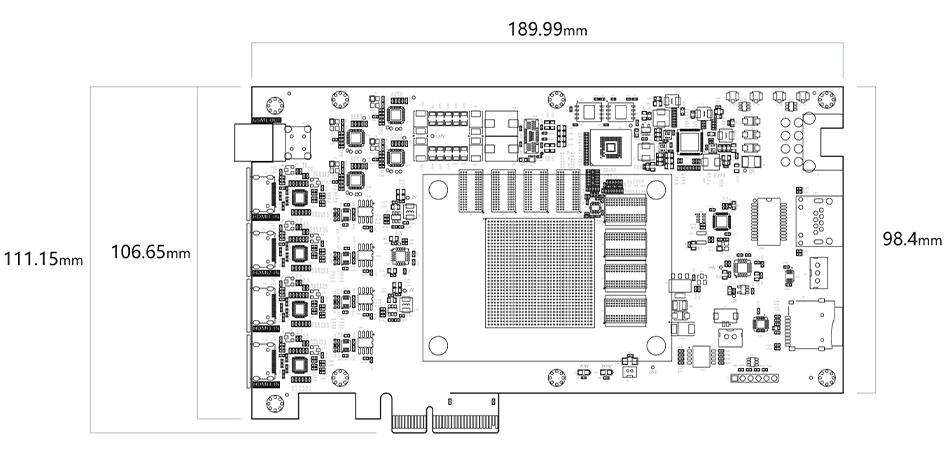

尺寸
长宽：111.15 * 189.99（mm）
MTBF
5 年

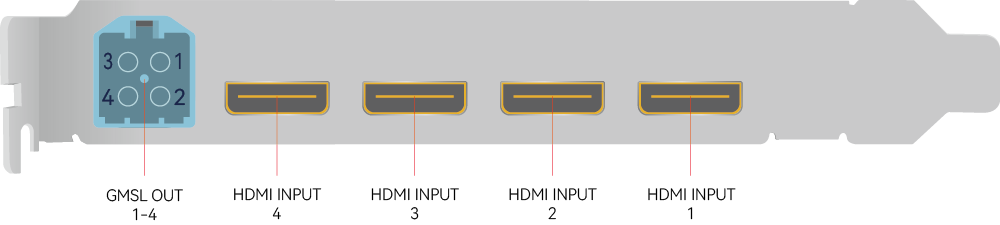

对外接口在挡板处共引出 4 个 mini HDMI 输入接口，1 个 4 合 1 Amphenal min-Fakra 接口（4 路视频输出），1路千兆以太网口。
静态功耗
7.14W
动态功耗
16.47W
硬件在环测试 HIL 解决方案，可实现多板卡并行拓展更多注入通道数
注入式图像仿真
用于无人驾驶系统视频仿真
车载视频播放系统
用于数据采集车辆的视频回放
HIL 硬件在环仿真
用于 ADAS、自动驾驶测试系统 HIL 在环仿真
