四核 ARM® Cortex-A53 與雙核 Cortex-R5 實時處理器
四核 ARM® Cortex-A53 與雙核 Cortex-R5 實時處理器 Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合滿足 5G 無線基礎架構、高速數據交換存儲、工業控製、AI智能、雲計算、4K 視頻傳輸處理以及航空航天應用
四核 ARM® Cortex-A53 與雙核 Cortex-R5 實時處理器 Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合滿足 5G 無線基礎架構、高速數據交換存儲、工業控製、AI智能、雲計算、4K 視頻傳輸處理以及航空航天應用

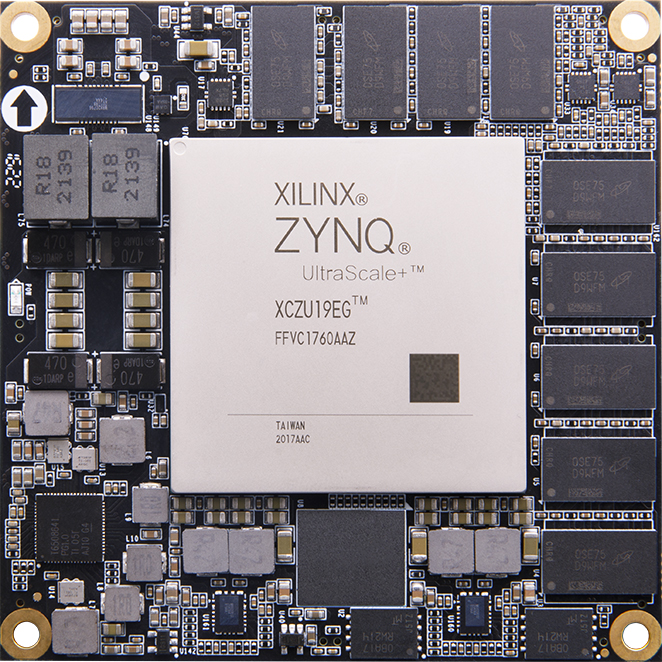

核心板
ACU19EG
FPGA 型號
XCZU19EG-2FFVC1760I
芯片 CPU
4x ARM Cortex-A53，1.333GHz 雙核 Cortex™-R5，533MHz
芯片 GPU
Mali™-400 MP2
核心板內存
PS 端 DDR4，5GB，72bit，2400Mbps，支持ECC
PL 端 DDR4，4GB，64bit，2400Mbps
PS 端高速連接
PCIe® Gen2 x4， 2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
芯片級別
工業級 -40°c~85°c
Logic Cells
1,143K
Flip-Flops
1,045K
LUTs
523K
Distributed RAM
9.8Mb
Block RAM
34.6Mb
UltraRAM
36.0Mb
CMTs
11
DSP Slices
1,968
150G Interlaken
4
100G Ethernet
4
PL PCIE Gen 3
PCIE Gen3 x5
PL GTH
12.5Gb/s x32
PL GTY
28.21Gb/s x16
PL HP I/O
240 個
PL HD I/O
96 個
eMMC FLASH
32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
QSPI FLASH
128MB，可以作為系統的啟動設備來存儲系統的啟動鏡像
擴展口
8 路 120 針 0.5mm 間距擴展口，接鬆下高速工業級板對板連接器
晶振
1 個 RTC 實時時鍾為 PS 系統的提供 32.768KHz 實時時鍾源
1 個單端 33.333MHz 晶振提供給 PS 系統時鍾輸入
1 差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鍾
輸入電壓
板對板連接器，12V 供電
FPGA核心板
1 塊

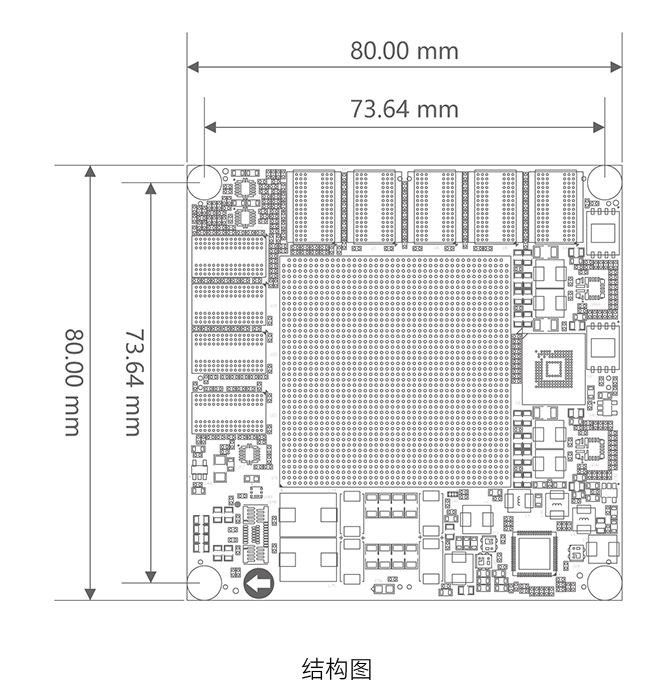

尺寸大小
80x 80x 11.8mm
合高
3.0mm
疊層數量
16 層，高質量 PCB 材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配 Mali™-400 MP2 GPU 、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 4GB DDR4，64bit，數據速率 2400Mbps
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發
